| Place of Origin: | Anhui, China |
|---|---|
| Μάρκα: | JINGPU SENSOR |
| Πιστοποίηση: | RoHS, ISO9001 |
| Model Number: | MF5A-6P |
| Minimum Order Quantity: | 10000PCS |
| Τιμή: | Negotiable |
| Packaging Details: | Carton Package |
| Delivery Time: | 2-5Weeks |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 200 Million PCS per Year |
| Αντίσταση: | R25℃=10KΩ±1% | Βήτα αξία: | B25/85=3435K±1% |
|---|---|---|---|
| Έλεγχος: | Ταινία Polyimide (3.9±0.2) * (20±1) χιλ. | καλώδιο: | Τεφλόν UL1332 26AWG |
| Διάρκεια: | (100±5) - (3±1) Sn | ||
| Υψηλό φως: | Πολυαμιδικός θερμοστάτης λεπτής ταινίας,Θερμοστήρας NTC με πολυαιμιδική ταινία,Θερμοστήρας λεπτής ταινίας NTC ακριβείας |
||
R25=10KΩ±1% B25/85=3435K±1% Θερματοστάτη NTC με πολυαιμιδική ταινία
Περιγραφή του προϊόντος:
The R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor is a high-quality and precision temperature sensing component that belongs to the family of Negative Temperature Coefficient (NTC) thermistorsΣχεδιασμένος με γνώμονα την ακρίβεια και την αξιοπιστία, αυτός ο θερμοστάτης προσφέρει εξαιρετικές επιδόσεις για διάφορες εφαρμογές παρακολούθησης και ελέγχου της θερμοκρασίας.
Η προδιαγραφή "R25=10KΩ±1%" υποδεικνύει ότι σε θερμοκρασία αναφοράς (συνήθως 25°C ή 77°F), η αντίσταση του θερμοστάτη είναι περίπου 10 χιλιοόμ (10.000 όμ), με ανοχή ±1%.Αυτό σημαίνει ότι η πραγματική αντίσταση του θερμοστάτη στους 25 °C δεν μπορεί να αποκλίνει κατά περισσότερο από 1% από την ονομαστική τιμή 10KΩ..
Η παράμετρος "B25/85=3435K±1%" χαρακτηρίζει την ευαισθησία του θερμιστήρα στις αλλαγές θερμοκρασίας σε συγκεκριμένο εύρος.που υποδεικνύει ότι η αντίσταση του θερμοστάτη σε 25 °C χρησιμοποιείται ως σημείο αναφοράς, και η αντίσταση θα αλλάξει κατά συντελεστή 3435 καθώς η θερμοκρασία ποικίλλει σε ένα ευρύ φάσμα από -25°C έως 85°C.Η ανοχή ± 1% σημαίνει ότι η πραγματική τιμή Β του θερμοστάτη δεν μπορεί να αποκλίνει κατά περισσότερο από 1% από την καθορισμένη τιμή 3435K.
Ο θερμοστάτης είναι ενσωματωμένος σε ένα φιλμ πολυαμιδίου, το οποίο παρέχει προστασία και ηλεκτρική μόνωση.Το Polyimide Film είναι κατάλληλο για εφαρμογές που απαιτούν αντοχή σε υψηλές θερμοκρασίες και εξαιρετική θερμική σταθερότητα..
Λόγω των ακριβών χαρακτηριστικών αντοχής και ευαισθησίας του, αυτός ο θερμοστάτης NTC με πολυαιμιδική ταινία χρησιμοποιείται ευρέως σε συστήματα μέτρησης και ελέγχου θερμοκρασίας.Χρησιμοποιείται συνήθως σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των αυτοκινητοβιομηχανικών, αεροδιαστημικών, ιατρικών και καταναλωτικών ηλεκτρονικών προϊόντων.
Λόγω του μικρού μεγέθους και του γρήγορου χρόνου απόκρισης, αυτός ο θερμοστάτης είναι κατάλληλος για εφαρμογές όπου ο χώρος είναι περιορισμένος και η παρακολούθηση της θερμοκρασίας σε πραγματικό χρόνο είναι ζωτικής σημασίας.Προσφέρει στους μηχανικούς και τους σχεδιαστές μια αξιόπιστη και αποτελεσματική λύση για ακριβείς μετρήσεις θερμοκρασίας και έλεγχο σε ένα ευρύ φάσμα δύσκολων περιβάλλοντων.
Συμπερασματικά, ο θερμοστάτης R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC είναι μια συσκευή ανίχνευσης θερμοκρασίας υψηλής απόδοσης που συνδυάζει ακρίβεια, σταθερότητα και ευελιξία.Η εξαιρετική ακρίβεια και αξιοπιστία του το καθιστούν απαραίτητο συστατικό σε αμέτρητες ηλεκτρονικές και βιομηχανικές εφαρμογές, εξασφαλίζοντας τη βέλτιστη διαχείριση της θερμοκρασίας και την απόδοση του συστήματος.
Ιδιότητες:
R25°C=10KΩ±1%
Β25/85=3435K±1%
Έλεγχος: πλάκα πολυαιμίδης (3,9±0,2) *(20±1) mm
Σύρμα: Σύρμα τεφλόν UL1332 26AWG 7/0.16 OD1.15 200°C
Τεχνικές προδιαγραφές:
| Μέγεθος ανιχνευτή | Α | Επενδύσεις | L2 | H | d1 | d2 | d3 |
| 3.6*25mm | 25±1 | 20±1 | 8±1 | 30,6±0.2 | 0.15 | Μαξ0.6 | 0.5 |
| 3.6*50mm | 50±1 | 45±1 | 33±1 | 30,6±0.2 | |||
| 4.5*25mm | 25±1 | 20±1 | 8±1 | 4.5±0.2 | |||
| 4.5*50mm | 50±1 | 45±1 | 33±1 | 4.5±0.2 | |||
| 3.9*25mm | 25±1 | 20±1 | 8±1 | 3.9±0.2 |
| Προδιαγραφή του προϊόντος | Επιστροφή σε 25°C ((KΩ) | Αξία βήτα | (Στον αέρα) Pmax ((mW) |
δ (mW/°C) |
Η θερμική σταθερά χρόνου τ ((sec.) | Περιοχή λειτουργικής θερμοκρασίας TL-TH ((°C) | Συνολικό μήκος L ((mm) |
| Α6Α103□3435Β□□□□ | 10 | Β25/85=3435 | Περίπου.3.5 | Περίπου.0.7 | Μαξ. Μαξ.5.0 | -40~100 | 25 ~ 50 |
| Α6Α103□3977Β□□□□ | 10 | Β25/85=3977 | 25 ~ 50 | ||||
| Α6Β203□3972Β□□□□ | 20 | Β25/85=3972 | 25 ~ 50 | ||||
| Α6Β104□3435Β□□□□ | 100 | Β25/50=3950 | 25 ~ 50 |
Εφαρμογή:
Αυτό το προϊόν χρησιμοποιείται για την παρακολούθηση της θερμοκρασίας του σιτηρού.
Αισθητήρας θερμοκρασίας σιτηρών

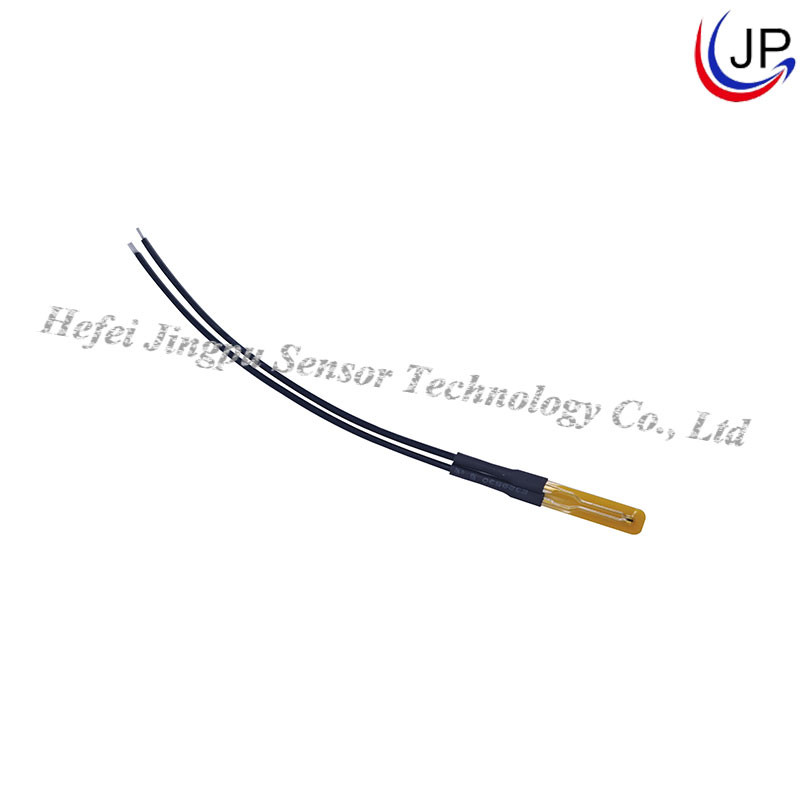

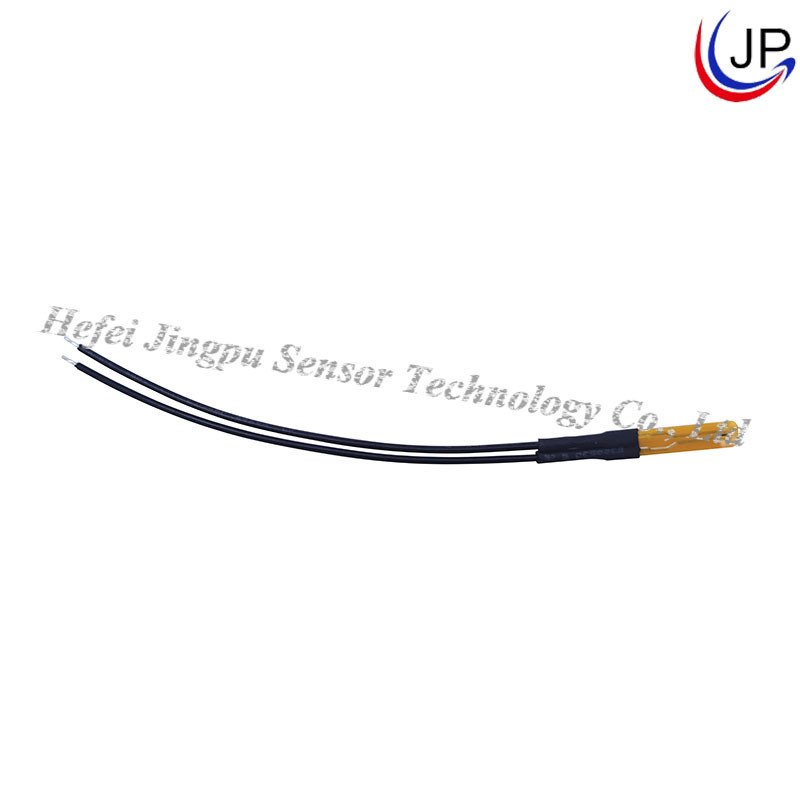

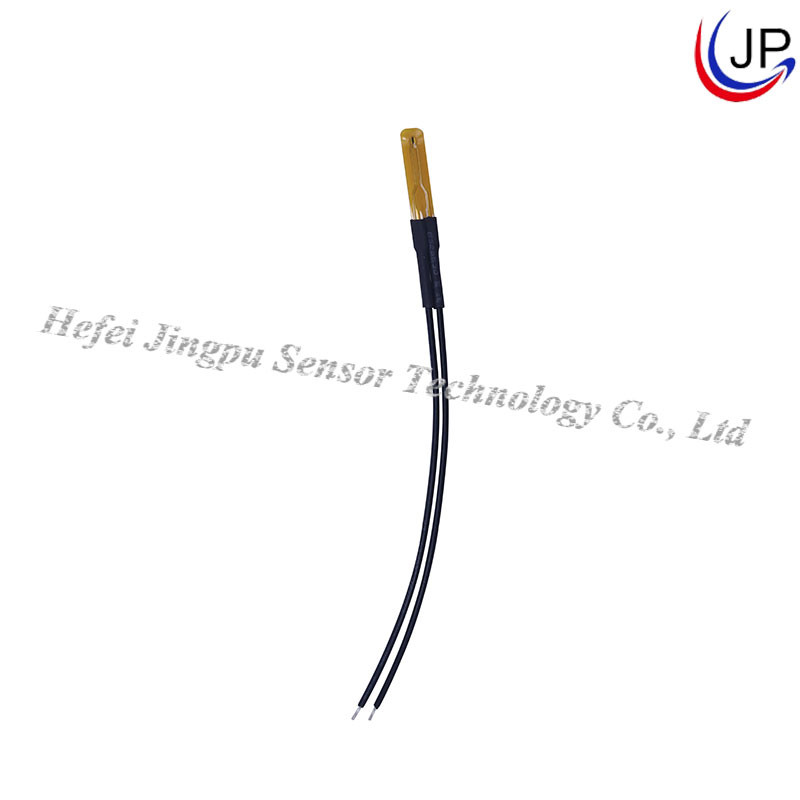

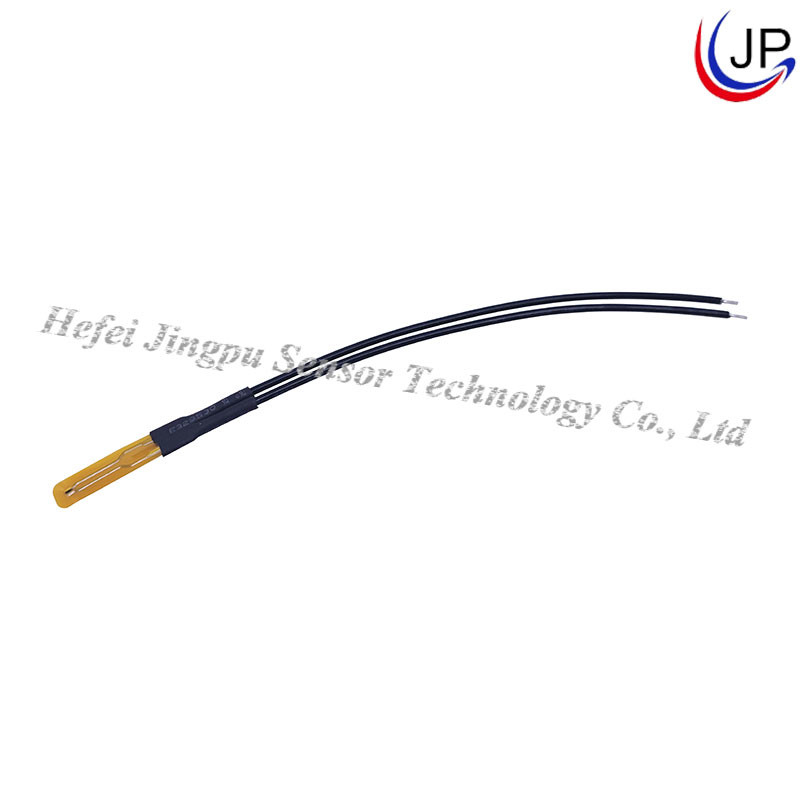

Εικόνα προϊόντος:
