| Τόπος καταγωγής: | Anhui, Κίνα |
|---|---|
| Μάρκα: | JP SENSOR |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Mf5a-1 |
| Ποσότητα παραγγελίας min: | 5000 κομμάτια |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Συσκευασία χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 2 εβδομάδες |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 200 εκατομμύρια το χρόνο |
| Αντίσταση: | 0.3KΩ~ 2000KΩ | Βήτα αξία: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| Λειτουργούσα σειρά θερμοκρασίας: | -40℃~125℃ | OEM/ODM: | Διαθέσιμος |
| Εφαρμογή: | Για UAV (τηλεκατευθυνόμενο εναέριο όχημα) | Ναυτιλία: | Η εναέρια μεταφορά, φορτίο θάλασσας, εκφράζει |
| Υψηλό φως: | B25/85 εποξική θερμική αντίσταση,R25 εποξική θερμική αντίσταση,θερμικός αισθητήρας 10K ntc |
||

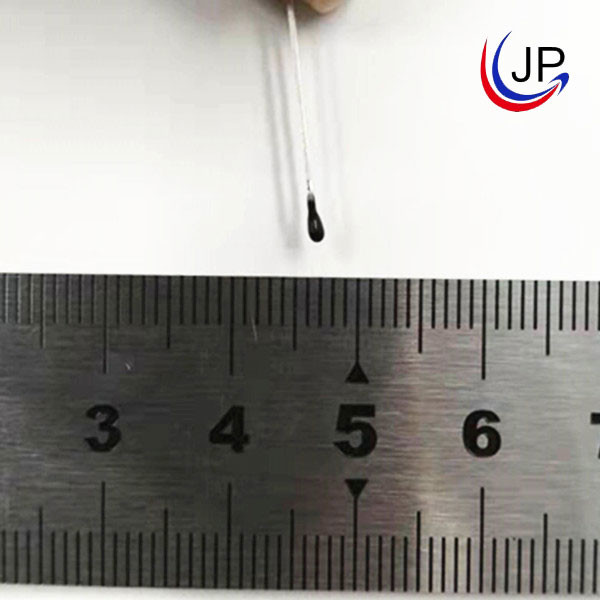

Εποξική θερμική αντίσταση R25 10K B25/85 3435k NTC για UAV
Συνοπτική εισαγωγή:
Mf5a-1 (για UAV το τηλεκατευθυνόμενο εναέριο όχημα) εποξικός-ντυμένη η σειρά θερμική αντίσταση NTC κατασκευάζεται από τη Co. τεχνολογίας αισθητηρίων Hefei Jingpu, ΕΠΕ. Έχει συνθέσει του ντυμένου καλωδίου μολύβδου χάλυβα χαλκού, του συγκολλημένου τσιπ NTC, και της εποξικής ρητίνης. Το χαρακτηριστικό γνώρισμα αισθητήρων: απλή, λειτουργική, υψηλή ακρίβεια. Η προαιρετική σειρά αξίας αντίστασης από 0.3kΩ σε 2000kΩ, και η βήτα σειρά αξίας από 2500K σε 4500K. Αυτές οι εποξικός-ντυμένες θερμικές αντιστάσεις NTC υποβάλλονται αίτηση ευρέως για τις εγχώριες συσκευές, αυτοκίνητος, το ιατρικό εξοπλισμό, το εργαλείο δύναμης, κ.λπ.
Χαρακτηριστικά γνωρίσματα:
•Συμμορφωθείτε με τα πρότυπα RoHS
•R25=10KΩ±5%, B25/85=3435k±2%
•Λειτουργούσα σειρά θερμοκρασίας: -40℃~125℃
•Το πάχος του λεπτού
Εφαρμογή:
• Για UAV (τηλεκατευθυνόμενο εναέριο όχημα)

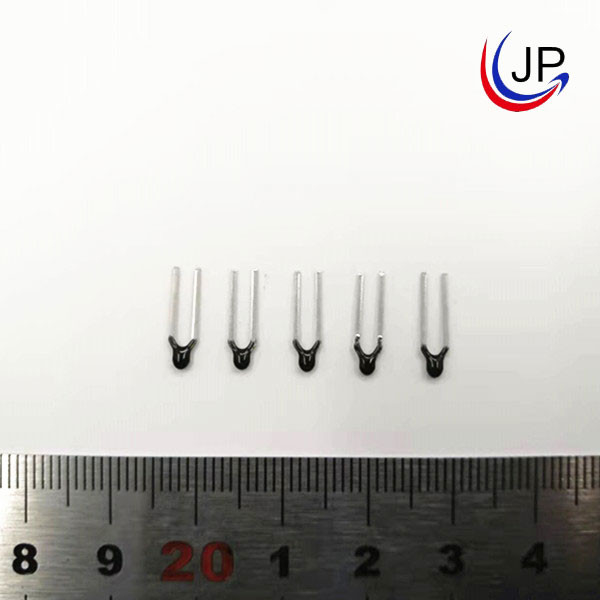

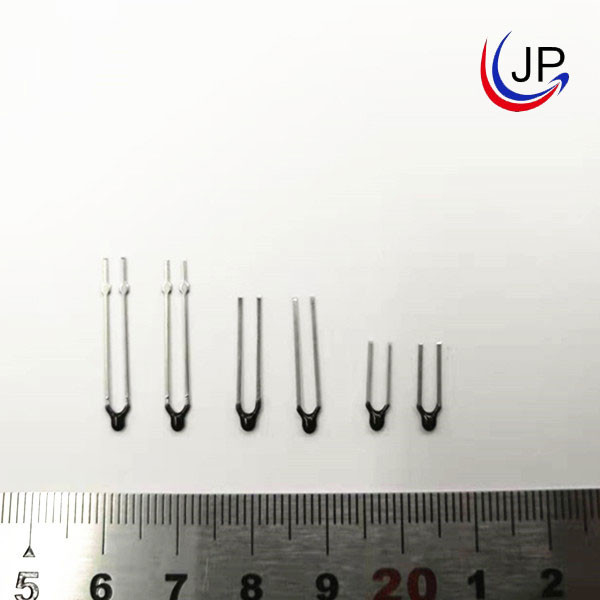

Δομή και διαστάσεις: (μονάδα: χιλ.)
| 1 | Τσιπ | Τσιπ NTC | 1 | / |
| 2 | Ενθυλάκωση | Εποξική ρητίνη | 1 | / |
| 3 | Καλώδιο | Fe/Sn | 2 | / |
Τυποποιημένη συσκευασία (εσωτερική συσκευασία): 500pcs/polybag
Ηλεκτρική προδιαγραφή:
| REC. σε 25℃ (kΩ) +A2: G25+A2: G25 | Βήτα αξία |
(Στον αέρα) TPmax (MW) |
δ (mW/℃) | Θερμικός χρόνος σταθερό τ (SEC.) | Λειτουργούν tl-θόριο σειράς θερμοκρασίας (℃) | Συνολικό μήκος Λ (χιλ.) |
| 1 | B25/85=3435 | Approx.60 | Max.3.0 | Max.20 | -40℃~125℃ | 8~100 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Ειδοποίηση λειτουργίας:
1. Εφαρμογή: Μέτρο και έλεγχος θερμοκρασίας
2. Η τρέχουσα ροή του NTC ελέγχεται μέσα στη σειρά Pmax για να αποφύγει το λάθος μέτρησης που προκαλείται από τον αυτοθερμενόμενο του συστατικού.
3. Αποφύγετε τον υπερβολικό κλονισμό θερμότητας, το χτύπημα ζεστού αέρα πρέπει να κτυπήσει τουλάχιστον 30mm στον έλεγχο σε περίπτωση που θερμότητα-συρρικνωθείτε το σωλήνα προστασίας πρέπει να συνδεθεί.
4. Θερμοκρασία -10℃~40℃, ≤75%RH αποθήκευσης Αποφύγετε ένα διαβρωτικό αέριο και ένα ηλιοφώτιστο περιβάλλον Μετά από να ανοίξει τη συσκευασία, πρέπει να σφραγιστεί πάλι.
5. Σύμφωνα με τη δομή της θερμικής αντίστασης επιστρώματος NTC γυαλιού, όταν εγκαθίσταται ο τελικός χρήστης, για να αποφύγει το εποξικό κεφάλι υποβολή σε πάρα πολλή εκτατή δύναμη και την κάμπτοντας δύναμη από το καλώδιο μολύβδου, το καλώδιο μολύβδου θα ελεγχθεί σε ένα κάμπτοντας σημείο ή ένα σημείο δύναμης σε ένα καλώδιο 6mm μολύβδου ή λιγότεροι κάτω από το σφραγίζοντας κεφάλι. Ώστε να μη βλαφθεί το τσιπ, με συνέπεια τη μετατόπιση αντίστασης και ακόμη και το ανοικτό κύκλωμα, ειδικά όταν θερμαίνεται το συστατικό.
